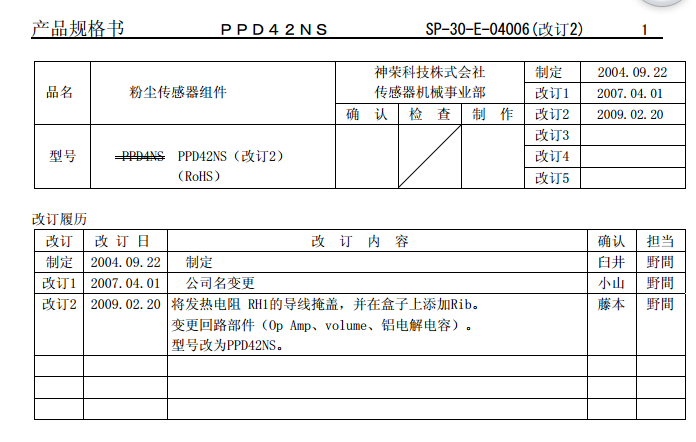

1.適用范圍

 本產品規格書適用于粉塵傳感器單元PPD4NS PPD42NS (改訂 2)。

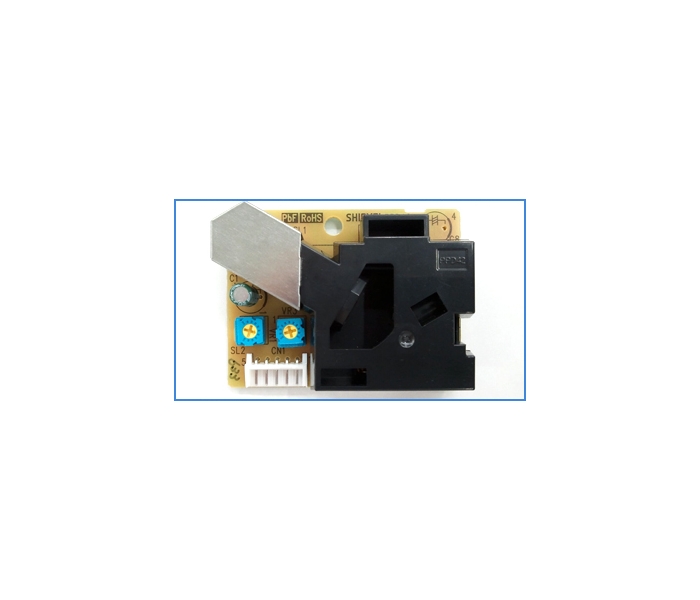

2.外 形

圖 1.形狀，表示該形狀及接插件端子的配置。

使用時，請在本體側面準備可以遮住鏡片窗的遮光蓋。

3.傳感器特性

圖 2. 傳感器特性

 表示對于輸出 P1 的香煙煙氣的輸出曲線。

 (輸出 P2，將判別閾值內部設定為 2.5V。在輸入 T1 可以變更。)

4.型號表示

 型號: 在印刷電路板上用絲印表示。。

 SHINYEI ＰＰＤ４２ （改訂 2）

制造年月：在印刷電路板上用絲印表示年月上作標記。

7.壽 命

 光源壽命：連續通電情況下可使用 7 年以上。

8.作業標準器的保養

 將制造時使用的標準上、下限傳感器作為作業標準器。

 將作業標準器，與客戶確認特性后的標準器，每 6 個月進行 1 次比較，保養。

9.標準測定方法

在周圍溫度 23±7℃的環境中燃燒香煙,然后等香煙熄滅后，測定含有此煙氣的空氣。

 以標準粉塵傳感器（上限·下限傳感器）的輸出值作為基準，顆粒計數器的表示值作為煙濃度的參考值。

 房屋體積 ：20～30 立方米

 香煙 ：日本品牌/MILD SEVEN（約 1 根）

 燃燒裝置 ：香煙吸煙機（日本電機工業會規格 JEM1467）

 煙濃度測定：顆粒計數器 粒子直徑區分 1μｍ以上范圍

 （LION（株）KC-01B 或者 KC-01C 再或者 KC-01D）

 攪拌 ：利用風扇攪拌。測定時，利用空氣清凈器進行集塵，減弱香煙濃度。

 傳感器位置 ：房間的中央，離地面 40～ 80ｃｍ。

 輸入電壓 ：DC 5V±2％

10.檢查

(1)檢查時依每件管理批次進行，并在檢查成績書上做記錄，發行。

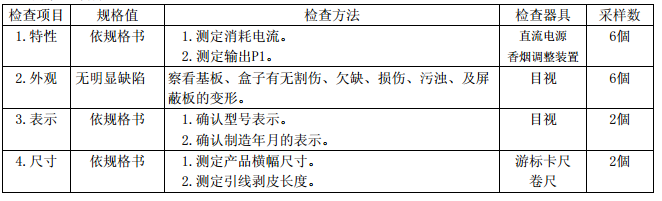

(2)檢查項目

11.使用上的注意事項

(1)本產品是作為家電產品用途而制造的產品。

 對于醫療機器，防災機器等，高安全性，依賴性等用途時，請不要使用。

 (2)由于本產品利用電阻的焦耳發熱，會在殼體內部產生上升氣流，因此請以垂直的姿勢( ±3°)使用。

 (3)如果殼體內部的上升氣流混亂的話，會對傳感器特性產生影響，請考慮傳感器周圍的氣流。

 (4)本產品由于是使用塑料鏡片，因此在做鏡片表面清潔時，請不要使用有機溶劑或洗潔劑。

 請不要用硬物擦傷，劃傷鏡片表面。

 有關鏡片表面的清潔，可以用棉棒醮上潔凈水擦拭后，再用干燥的棉棒擦拭。

 (5)本產品的調整·檢查是在蓋上鏡片窗的狀態下進行的。

請在使用時，準備可以蓋住鏡片窗的遮光蓋。

 (6)本產品的供給電源，在接插位置時，將脈沖電壓控制在30mV以下。

 特別是，當用動態點燈方式來控制顯示用LED時，在考慮配線路線時，本產品供給的脈沖不要超過

30mV。

12. 規格書內容的變更、追加

有關本規格書的內容，當有必要發生變更，追加時，會進行聯絡。

 當難已得到所使用的產品時，在事先商談后，也可將這次變更的部件換回為原來的部件。（改訂 2）
